Ключ Tohnichi CTB2-G
Данный цифровой ключ разработан для точного определения установленного момента затяжки, методом повторной затяжки. Идеально подходит для проверки качества выполненных работ - подтверждения номинального значения момента затяжки уже затянутых болтов.
Выберите подходящий динамометрический ключ в соответствии с необходимым моментом. (Точность 1%)
| Модель СИ | Момент | Длина | Присоединительный квадрат | Вес | ||
| Диапазон | Шаг | |||||
| N.m | мм | мм | дюйм | кг | ||
| CTB10N2x8D-G | 2-10 | 0.01 | 212 | 6.35 | 1/4" | 0.46 |
| CTB20N2x10D-G | 4-20 | 0.02 | 214 | 9.53 | 3/8" | 0.47 |
| CTB50N2x12D-G | 10-50 | 0.5 | 282 | 9.53 | 3/8" | 0.58 |
| CTB100N2x15D-G | 20-100 | 0.1 | 384 | 12.7 | 1/2" | 0.63 |
| CTB200N2x19D-G | 40-200 | 0.2 | 475 | 12.7 | 1/2" | 0.78 |
| CTB360N2x22D-G | 72-360 | 0.4 | 713 | 19.05 | 3/4" | 1.13 |
| CTB500N2x22D-G | 100-500 | 0.5 | 949 | 19.05 | 3/4" | 4.00 |
| CTB850N2x32D-G | 170-850 | 1 | 1387 | 25.4 | 1" | 5.14 |
Дополнительная информация
1. Возможность выбора единиц измерения N.m / kgf.cm / kgf.m / lbf.in / lbf.ft.
2. Затяжка по часовой и против часовой стрелки.
2. Может использоваться со сменными головками (рожковые, накидные)
3. Каждый ключ укомплектован сменной трещоткой QH соответствующего размера.
4. В поставку входит аккумулятор BP-5 и зарядное устройство BC-3-G (100-240V).
5. Ключи CTB500N2X22D-G и CTB850N2X32D-G имееют металлическую рукоятку.
6. Кабель для передачи данных по USB (catalog no.584) поставляется отдельно.
7. Ключи CTB2-G включены в Единый государственный реестр средств измерений России.
- Метод повторной затяжки,

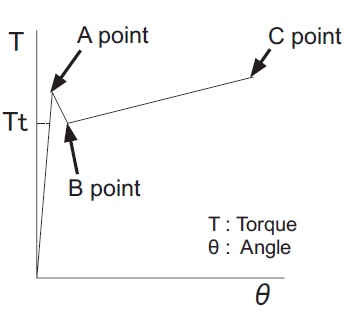

Метод повторной затяжки или перезатяжки заключается в измерении момента, при котором затянутый болт начинает поворачиваться вновь (страгиваться) при приложении нагрузки вращения. Измеряемые величины при этом методе подразделяются на 3 типа.
- Значение момента, при котором происходит преодоление статического трения (точка А)
- Значение момента, при котором начинает вращаться с постоянной скоростью (точка В)
- Максимальное значение момента для данного контрольного измерения (точка С)
- Концепция метода повторной затяжки (Т-point метод) метод точки T
При повторной затяжке сначала начинает вращаться только головка болта, а затем весь болт. При переходе от статического трения к динамическому, колебания стабилизируются и момент затяжки начинает увеличиваться в прямой пропорции .
По сути, наклонная прямая увеличения момента в стабильной стадии является продолжением наклонной прямой процесса первоначальной затяжки.
Эта концепция позволяет нам определить с достаточной точностью первоначальный, установленный момент затяжки.
